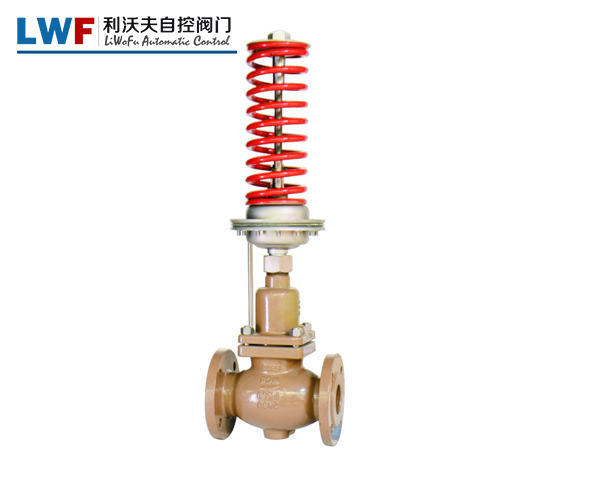

V230自力式壓力調節閥

調節閥廠家浙江利沃夫自控閥門專業生產自力式壓力調節閥，多年以來我們一直打造好的自力式壓力調節閥品牌，為客戶提供實惠的自力式壓力調節閥價格，咨詢電話:13738330777

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

自力式壓力調節閥根據閥前后壓力點的位置分為兩種。如果壓力點在閥的前面，則調節閥之前的壓力是恒定的；如果壓力點在閥的后面，則閥之后的壓力是恒定的。當將閥門前后的壓力同時引入執行機構氣室的兩側時，自動壓差調節閥可以將調節閥兩端的壓力調節為恒定，并且孔板兩端的壓力都固定在管道上。也可以將差異引入膜中。執行器氣室的兩側形成自動流量控制閥，或使用其他方法檢測流量并使用自動差壓控制閥。調整流量。

自力式壓力調節閥工作介質在閥芯之前的閥壓力P1之前，閥座的節流閥是閥壓力P2、同時，P1通過控制線輸入到執行器的上隔膜腔，并作用在頂板上。產生的力決定了閥芯和閥座的相對位置，并與控制閥前壓力的彈簧反作用力平衡。隨著閥后壓力P1的增加，作用在頂板上的力P1也增加。此時，頂板的力大于彈簧的反作用力，因此閥芯與閥座分離，直到頂板的力和彈簧的反作用力達到平衡。

自力式壓力調節閥的閥芯與閥座之間的流通面積變小，流阻變小，P1下降到設定值。類似地，當閥后的壓力P1下降時，作用方向相反。這是自動（預閥）壓力調節閥的工作原理。

自力式壓力調節閥技術參數

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)		7	11	20	30	48	75	120	190	300	480	760	1100	1750
額定行程(mm)		8		10		14	20		25	40		50	60	70
公稱壓力PN(Mpa)		1.6、4.0、6.4
壓力調節范圍(kpa)		15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性(℃)		快開
調節精度(%)		±5
使用溫度(℃)		≤350
允許泄漏量	硬密封(1/h)	單座：≤10ˉ4閥額定容量(IV級)；雙座、套筒：≤5×10ˉ3閥額定容量(II級)
軟密封(m1/h)	0.15			0.30	0.45	0.60		0.90	1.7	4.0	6.75	11.10	16.0
減壓比	zui大	10
zui小	1.25
