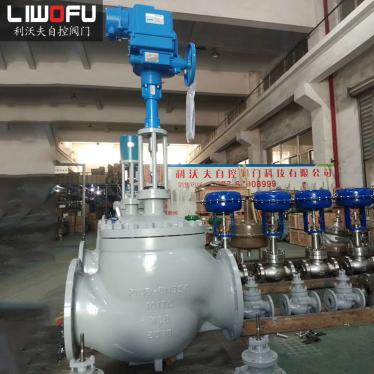

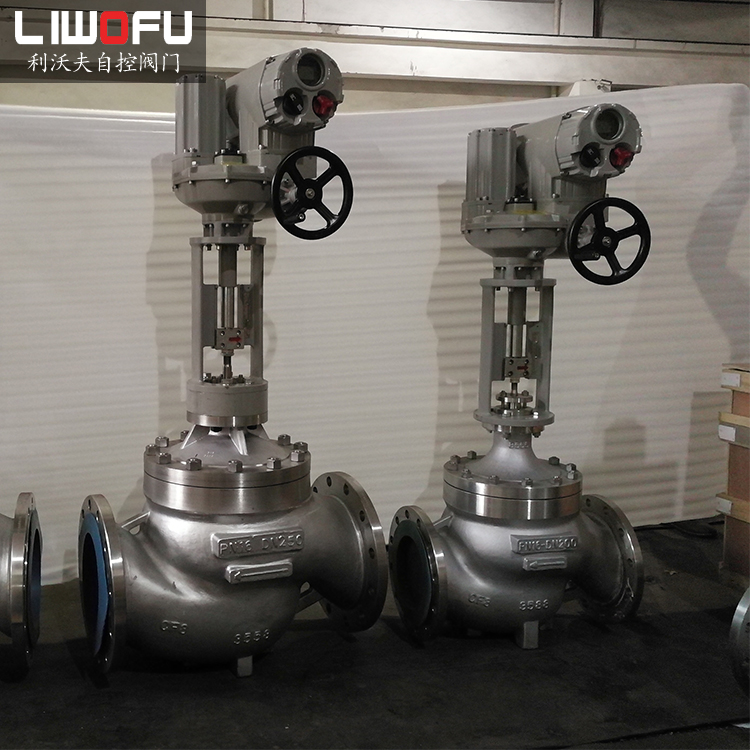

電動直行程調節閥

電動直行程調節閥由單相交流220V電源驅動，接受0-10mADC或4-20mADC的統一標準電信號，自動控制閥門開度，自動工作流量、壓力、溫度、液位等參數的自動控制是制造過程自動調節的組成部分之一。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

電動直行程調節閥座閥有兩個滑閥球，一個在頂部，一個在底部。作用在上下閥芯上的流體推力方向相反，大小接近。不平衡力小，允許壓差大，額定流量系數比同口徑單閥芯高，座閥大，但閥門泄漏量比單座閥大。

電動直行程調節閥適用于泄漏要求不嚴格且閥門前后壓差較大的潔凈介質。電動直行程調節閥廣泛用于電力、冶金、輕工、食品、石油、化工等行業的自動控制。

電動直行程調節閥技術參數

公稱通徑DN(mm)			25	32		40	50	65	80	100	125		150	200	250	300
額定流量系數kv	雙座	N				10	16	25	40	63	100		160	250	400	630
	套筒	M				15		20	30		75		115		240	350
公稱壓力(Mpa)			1.6 4.0 6.0Mpa
行程			10				16	25	40			60		100
電動執行器型號			DKZ-310/310C						DKZ-410/410C/510/510C					DKZ-510/510C
信號			Ⅱ型0-10mA DC Ⅲ型4-20mA DC
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
流量特性			直線　　百分比
可調范圍			30:1
電源電壓			220VAC 50～60Hz
作用方式			電開式（K）電閉式（B）
閥體材質	公稱壓力 (Mpa)	0.6					低溫： ZG1Cr18Ni9Ti
		1.6					常溫:HT200 ZG230-450
		4.0			低溫: ZG1Cr18Ni9Ti
					常溫:ZG230-450、ZG1Cr18Ni9Ti
					中溫:ZG230-450、ZG1Cr18Ni9Ti
		6.4	低溫:ZG1Cr18Ni9Ti
			常溫:ZG230-450、ZG1Cr18Ni9Ti
			中溫:ZG230-450、ZG1Cr18Ni9Ti
法蘭尺寸			管連接		鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59
法蘭型式			法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式
閥芯材質			1Cr18Ni9Ti
上閥蓋型式			普通式（常溫型），熱片式（中溫型），長勁式（低溫式）

電動執行機構主要性能參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線）輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線）輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

電動直行程調節閥主要性能指標

項目			指標值
基本誤差％			配3810L±2.5；帶定位器 ±1.0
回差％			配381L ±2.0；配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV級 小于閥的額定容量×10-4
