您當前的位置:首頁 / 產品展示 / 電動調節閥 / 電動壓力調節閥
所屬分類： 電動調節閥
電動壓力調節閥是工業自動化過程控制中重要的執行單元設備。與傳統氣動控制閥相比有明顯的優勢。電動壓力調節閥節能，環保，安裝快捷方便。閥門根據其功能和特性，根據執行機構的功率消耗分為線性特性、等比例特性和拋物線特性三種類型。
產品詳情

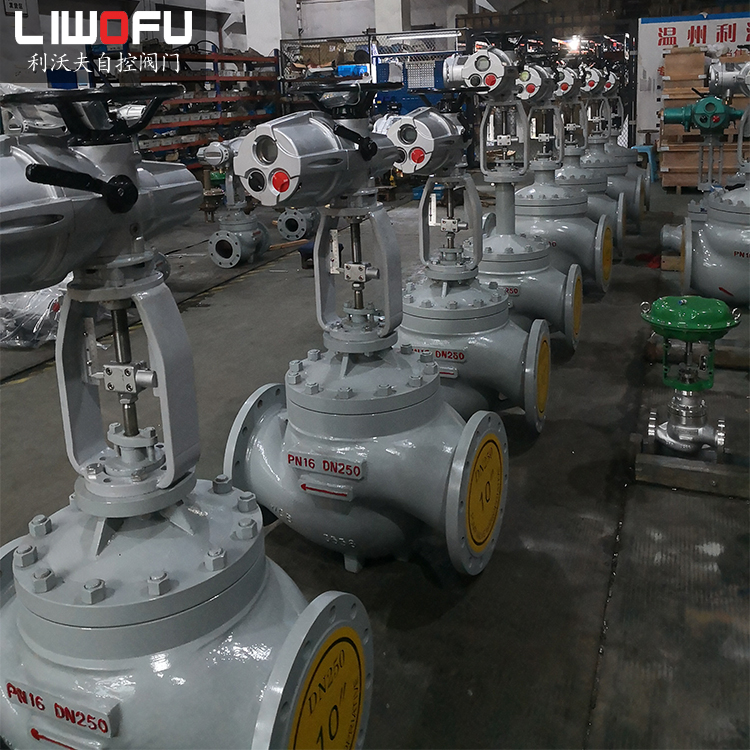

電動壓力調節閥以電力為驅動源，通過輸出軸將電機的動能轉化為閥軸的位移，可選配調壓器通過控制模塊實現控制。的開幕。用于控制流量、壓力、溫度、液位等參數的調節閥。
電動壓力調節閥是工業自動化過程控制中重要的執行單元設備。與傳統氣動控制閥相比有明顯的優勢。電動壓力調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門根據其功能和特性，根據執行機構的功率消耗分為線性特性、等比例特性和拋物線特性三種類型。
電動壓力調節閥采用高精度直行程電動執行機構和低流阻單座（套筒）控制閥體機械組裝而成。電動調節閥具有體積小、重量輕、連接方便、流量大、調節精度高等特點。電動執行器帶有伺服放大器，無需外加伺服放大器，可通過輸入控制信號（4?20mADC或1?5VDC）和單相電源控制運行，壓力等參數可由以下控制改變閥芯的開度。連續調整。電動壓力調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教育科研設備等行業的工業過程自動化控制系統。
序號 | 部件 | 功能 |
1 | 排空氣閥 | 在起機時排除汽水分離器中的空氣 |
2 | 汽水分離器 | 保護系統不受濕蒸汽影響 |
3 | 截止閥 | 切斷減壓閥的蒸汽供應 |
4 | ||
5 | 過濾器 | 保護調節閥不受管道雜質損壞 |
6 | 壓力表 | 監測上游供給蒸汽壓力 |
7 | ||
8 | 電動執行器 | 驅動控制閥 |
9 | 電子控制器（安裝于控制柜中） | 調節控制閥的開度 |
10 | 控制閥 | 根據下游壓力調節蒸汽流量 |
11 | 安全閥 | 保護下游設備，避免超壓 |
12 | 壓力表 | 監測下游設定壓力 |
13 | 壓力變送器 | 將壓力信號轉變?yōu)殡娏餍盘?hào)到控制器 |
14 | 切斷閥 | 維修時切斷排空氣閥與管道的連接 |
15 | 切斷閥 | 在無負荷時設定減壓后的壓力 |
16~20 | 汽水分離器疏水閥組 |
1 | 閥體 | WCB | CF8 | CF8M | CF3M | |
2 | 閥座 | 304 | 304 | 316 | 316L | |
3 | 閥芯 | 304 | 304 | 316 | 316L | |
4 | 導向套 | WCB | CF8 | CF8M | CF3M | |
5 | 閥蓋 | WCB | CF8 | CF8M | CF3M | |
6 | 閥桿 | 304 | 304 | 316 | 316L | |
7 | 填料 | PTFE/柔性石墨 | ||||
8 | 彈簧 | 65Mn | 304 | 316 | 316L | |
9 | 螺母 | 304 | 304 | 316 | 316L | |
閥體型式 | 直通鑄造球型閥 | |
公稱通徑 | 20、25、32、40、50、65、80、100、150、200、250、300mm | |
公稱壓力 | 美標：ANSI 125、150、300、600日標：JIS 10、16、20、30、40K國標：PN1.6、4.0、6.4MPa | |
連接型式 | 法蘭連接 | FF、RF、RJ、LG、溝槽型、嵌入型 |
法蘭標準 | JIS B2201-1984、ANSI B16.5-1981、JB79-59等 | |
焊接標準 | 嵌接焊SW(40~50mm)、對接焊BW(65~200mm) | |
材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等 | |
上閥蓋 | 常溫型 | -17~+230℃ |
高溫型 | -45～-17℃+230～+566℃ | |
低溫型 | -100～-45℃、-196～-100℃ | |
壓蓋型式 | 螺栓壓緊式 | |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | |
| 公通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| L（mm） | PN1.6MPa | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |||
| PN4.0MPa | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||||
| PN6.4MPa | 190 | 200 | 220 | 240 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 752 | 820 | ||
| H1（mm） | 單座 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | 380 | 435 | |
| H1（mm） | 雙座 | 117 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 | 450 | 465 | ||
| 配PSL | H（mm）≈ | 普通型 | 704 | 747 | 835 | 910 | 955 | 1100 | 1120 | 1140 | 1210 | 1220 | 1270 | 1810 | 1890 |
| 散熱片型 | 855 | 898 | 990 | 1060 | 1110 | 1277 | 1195 | 1320 | 1420 | 1430 | 1490 | 2066 | 2140 | ||
| D（mm） | 176 | 225 | |||||||||||||
| 配381L | H（mm）≈ | 普通型 | 620 | 680 | 683 | 758 | 768 | 990 | 1022 | 1050 | 1340 | 1360 | 1440 | 1710 | 1770 |
| 散熱片型 | 770 | 830 | 835 | 910 | 920 | 1160 | 1195 | 1220 | 1540 | 1570 | 1660 | 1960 | 2030 | ||
| D（mm） | 225 | 310 | |||||||||||||
| 低溫型 | -100℃ | H2 | 500 | 600 | 700 | ||||||||||
| H≈ | 1110 | 1120 | 1310 | 1320 | 1330 | 1460 | 1478 | 1497 | 1850 | 1860 | 1900 | ||||
