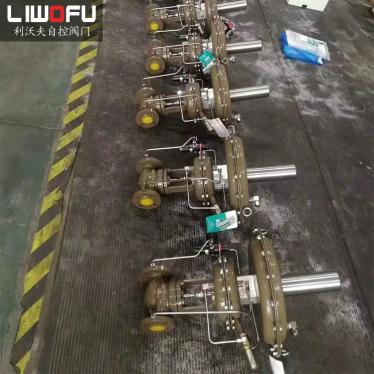

ZZYP自力式調節閥

ZZYP自力式調節閥是一種不需要外部能量的自動調節閥，它以控制介質的能量為動力源，引入執行機構膜室產生推力，實現自動調節。它具有全面的測量、執行和控制功能。控制閥用于石油、化工、電廠、輕工、印染等行業的無氣和非電氣場所的氣體、液體和蒸汽介質減速和自動控制系統的各種設備。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

ZZYP自力式調節閥是一種不需要外部能量的自動調節閥，它以控制介質的能量為動力源，引入執行機構膜室產生推力，實現自動調節。它具有全面的測量、執行和控制功能?？刂崎y用于石油、化工、電廠、輕工、印染等行業的無氣和非電氣場所的氣體、液體和蒸汽介質減速和自動控制系統的各種設備。使用的閥門后部壓力）自動控制壓力釋放和穩定（用于調節閥門前部的壓力）。自力式壓力調節閥允許您根據用戶的不同工況選擇不同的閥芯結構類型和不同的執行機構以達到控制效果。

ZZYP自力式調節閥采用外置式壓力采集結構，可根據介質本身壓力的變化達到自動調壓穩定的目的。壓力段范圍細，相互交叉。調整精度高。調節閥的壓力設定值即使在運行過程中也可以連續設定，執行器實現了測量精度高和操作靈敏。自力式壓力調節閥采用壓力平衡機構，反應靈敏，控制準確。適用于公稱通徑≤DN100，P1≤1.0MPa，P2≥15KPa，壓縮比≤10，≥1.25的液體、蒸汽、非腐蝕性氣體和低粘度液體。

自力式壓力調節閥由閥體、閥座、閥芯等部件組成。是一種無需外力自動調節壓力，僅依賴調節介質壓力變化的節能產品。無腐蝕性可用于液體、氣體、蒸氣等介質的壓力控制裝置。廣泛應用于石油、化工、冶金、輕工等工業部門，在城市供熱供熱系統中對各種設備的氣體、液體、蒸汽介質進行減速和穩定（用于閥門后調壓）。閥門前的壓力控制）。

ZZYP自力式調節閥允許您根據用戶的不同工況選擇不同的閥芯結構類型和不同的執行機構，以達到控制效果。

自力式調節閥型號說明

類別	型號	類別	型號
單座壓閉型	ZZYP-16～64B	單座壓閉型	ZZYP-16～64K
雙座壓閉型	ZZYN-16～64B	雙座壓閉型	ZZYN-16～64K
套筒壓閉型	ZZYM-16～64B	套筒壓閉型	ZZYM-16～64K

自力式調節閥主要性能指標

控制精度％		±8
允許泄漏量	硬密封（L/H）	單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
	軟密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

自力式調節閥外形尺寸表

公稱通徑(DN)			20	25	32	40	50	65	80	100	125	150	200
L		PN16、40	150	160	180	200	230	290	310	350	400	480	600
		PN64	230	230	260	260	300	340	380	430	500	550	650
B			233		332		373	522		673	980		1200
H	壓力調節范圍 MPa	15～140	475		520		540	710		780	840	880	915
		120～300	455		500		520	690		760	800	870	880
		280～500	450		490		510	680		750	790	860	870
		480～1000	445		480			670		740	780	850	860
		600～1500	445		570		600	820		890	950	950	1000
		1000～2500	445		570		600	820		890	950	950	1000
A	壓力調節范圍 MPa	15～140	φ282		φ308
		120～300	φ232
		280～1000	φ196					φ196			φ282
		600～2500	φ85	φ96
大約重量（Kg）			26		37		42	72	90	114	130	144	180
導壓管接口螺紋			M16×15
