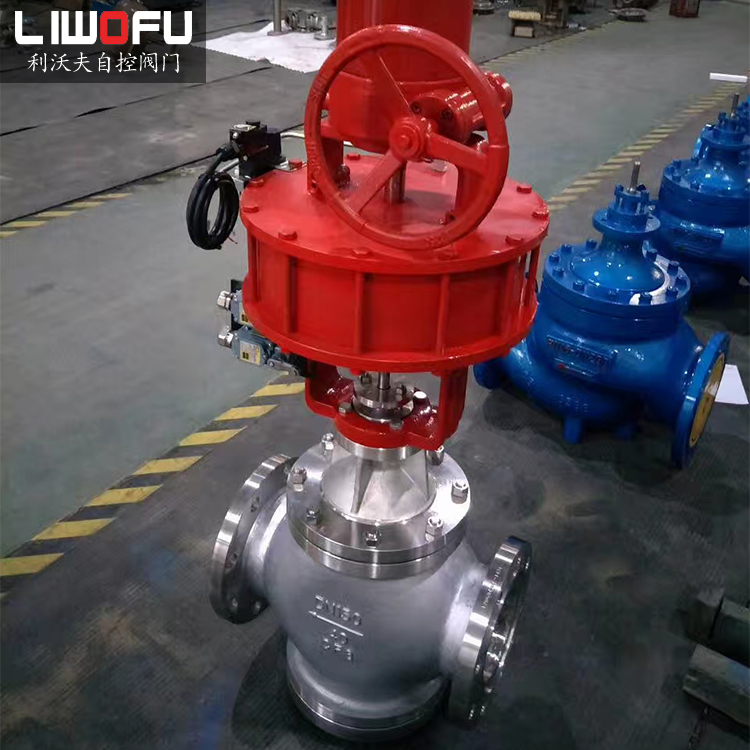

氣動活塞切斷閥

所屬分類：切斷閥

氣動活塞切斷閥由氣動活塞執行器和直行程調節機構組成，中心形成在支架側面。氣動活塞切斷閥根據調節機構的形狀可分為直通式單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、三通切斷閥（ZSQN型）三種。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動活塞切斷閥是氣動單元組合設備的執行單元。接收來自調節器的信號以控制工藝管道中流體的關閉和連接或切換流道。本產品具有操作力大、創新閥體設計、流阻小、額定流量系數大、允許壓差大、密封性能優良等優點。因此，切斷閥被廣泛應用于石油、化工、冶金、電力、輕工和紡織行業制造過程的自動和遠程控制系統中。

氣動活塞切斷閥由氣動活塞執行器和直行程調節機構組成，中心形成在支架側面。氣動活塞切斷閥根據調節機構的形狀可分為直通式單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、三通切斷閥（ZSQN型）三種。氣動活塞執行器有兩種類型：單作用（彈簧復位）和雙作用（雙進氣）。采用單作用執行機構，整機的運行方式可分為氣閉（水平管路連接）和氣開（水平管路斷開）。氣動活塞切斷閥有硬密封和軟密封兩種密封類型，適用于各種溫度和壓力。

氣動活塞切斷閥采用平衡閥芯，可以增加截止壓差。三通切斷閥采用具有三個流路口的四通閥體，特別適用于兩個流路之間的切換。

切斷機構主要技術參數

公稱壓力mm	20	25	40		50	65	80	100	150		200
閥座直徑mm	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	6.5	10	15	25	40	65	100	125	260	350	540
公稱壓力MPa	1.6；4.0；6.4
行程mm	10		16			25		30	40		60
流量特性	快開
介質溫度℃	軟密封：-40~150（常溫型）；硬密封：-40~200（常溫型）、-40~450（中溫型）
法蘭尺寸、型式	PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
閥體材質	ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
閥座、閥芯材質	1Cr18NI9；0Cr18Ni12Mo2Ti
上閥蓋型式	普通式（常溫型）；熱片式（中溫型）

注可提供GB、ANSI、JP、JIS、DIN等法蘭結構型式，法蘭距離可根據用戶需要確定。
執行機構主要技術參數與切斷機構匹配關系

公稱通徑mm	執行機構型號		氣缸直徑mm		行程mm	進氣孔螺紋		備注
	常溫型	中溫型	常溫型	中溫型		常溫型	中溫型	ZSP：單作用 ZSP：雙作用
20	ZSPA B-1	ZSPA B-1 ZSN-1	150	150	10	M16×1.5	M16×1.5
25
40		ZSPA B-2 ZSN-1		200	16
50
65	ZSPA B-2	ZSPA B-3 ZSN-2	200	300	25		M20×1.5
80
100					30
150	ZSPA B-3	ZSPA B-4 ZSN-3	300	400	40	M20×1.5	M24×2
200					60

性能指標

公稱壓力mm		20	25	40		50	65	80	100	150		200
閥座直徑mm		20	25	32	40	50	65	80	100	125	150	200
軟密封泄漏量	水試 △P=△Pmax mlmin	0
軟密封泄漏量	氣試 △P=0.35MPa 氣泡數/min	1	1	2		3	4	6	11	18	27	45
硬密封泄漏量	水試MPa	4.0								3.0
	ml/min	0.24	0.30	0.38	0.48	0.60	0.78	0.96	1.2	1.125	1.35	1.8
	氣試 △P=0.35MPa ml/min	23.3	29.2	37.3	46.7	58	75.8	93.3	116.7	145.8	175	233.3
切斷時間S		0.5		1			1.5		2	3		4
額定行程偏差%		±6

允許壓差

公稱通徑mm					20	25	40	50	65	80	100	150	200
氣缸直徑mm					150		200		300			400
氣源壓力 KPa	500	允許壓差	整機氣關式	流開	4.0	4.0	2.6	2.2	3.8	2.6	2.0	1.95	1.59
			整機氣關式	流關	4.0	4.0	4.0	3.1	3.1	3.2	1.6	2.0	1.63
			整機氣開式	流開	4.0	3.0	2.1	1.7	1.7	1.1	0.9	0.52	0.43
			整機氣開式	流關	4.0	4.0	4.0	4.0	4.0	3.6	2.7	3.4	2.2

外形尺寸

公稱通徑DN			20	25	40	50	65	80	100	150	200
L	PN MPa	1.6	194	197	235	267	292	317	368	500	635
		4.0	194	197	235	267	292	317	368	500	650
		6.4	206	210	251	286	311	337	394	520	650
H			65	70	85	90	100	105	125	170	205
不帶手輪	H1	常溫型	445	455	485	485	605	605	620	962	988
不帶手輪	H1	中溫型	596	606	636	636	770	770	785	1178	1226
帶手輪	H1	常溫型	630	640	670	670	790	790	805	1087	1113
	H1	中溫型	781	791	821	821	955	955	970	1303	1351
	H2		160	160	160	160	160	160	270	270	270
	H3		220	220	220	220	220	220	390	390	390
