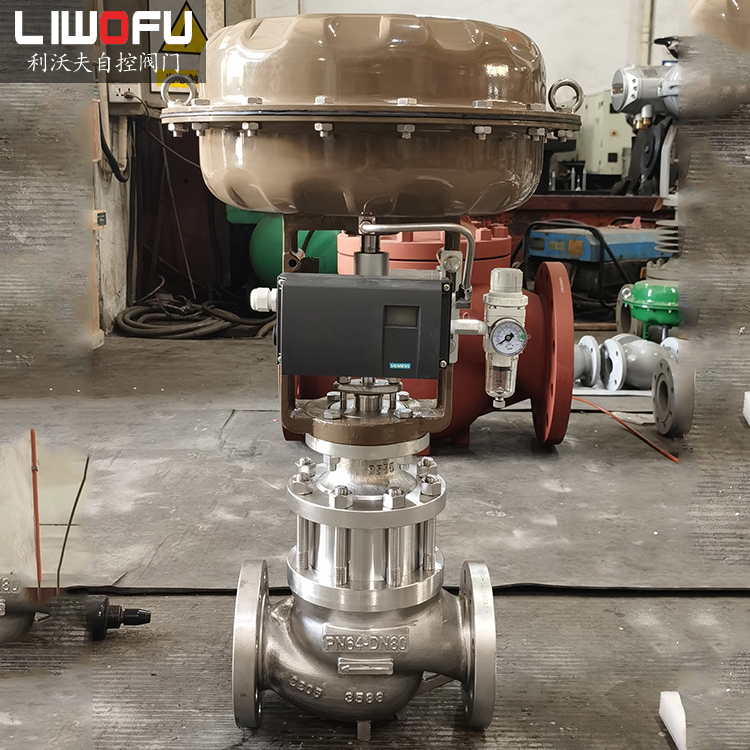

氣動流量調節閥

氣動流量調節閥主要用于粉體物料流量控制系統。氣動流量調節閥是通過調節氣瓶閥流動截面的開啟角度來調節流量的。一般用作帶電動流量閥的開/關閥。氣動流量調節閥主要由氣缸控制，也可手動操作。傳動布置可分為左裝和右裝兩種。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

氣動流量調節閥是采用國外Xian進技術專門為原料均化倉和水泥倉設計的卸料器。是替代同類進口設備的理想選擇，尤其是在氣密性和排放線性方面。氣動流量調節閥用于水泥生產線，達到同類進口產品的效果。主要用于粉狀、顆粒狀、小顆粒狀物料的流量傳遞控制系統的開/關流量調節。它通常與手動截止閥（即手動閘閥）串聯使用。

氣動流量調節閥工作原理

π動力氣源向PFV系列氣動流量調節閥油水分離器供氣0.4～0.7Mpa。經油水分離器過濾后，提供潔凈的氣體。在雙作用3P定位器中，定位器控制穩定的氣流，供給雙作用回轉氣缸，帶動閥桿快速旋轉。

Locator的內部反饋信號板將信號反饋給編程控制器，使閥門能夠以4-20mA信號提供快速打開/關閉或流量控制功能。

定位器輸入4mA控制信號時，閥門全關，定位器輸入20mA控制信號時，閥門全開。如果操作過程中控制信號突然消失，閥門將立即關閉。

氣動流量調節閥參數

介質溫度：0-150℃

工作溫度：150℃

工作壓力：1.6MPa

工作壓差：20-600KPa

流量精度：5%

氣動流量調節閥主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量系數(KV)	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0、16.0、25.0
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
流量特性		等百分比

氣動流量調節閥執行器技術參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
很好面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動調節閥工作原理
氣動調節閥工作原理
 氣動蒸汽調節閥工作原理
