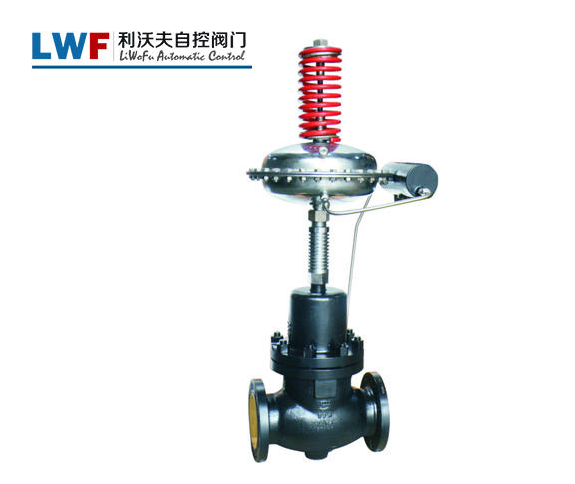

自力式壓力調節閥工作原理及結構特點

發布日期：[2018-08-22] 本文關鍵詞：自力式壓力調節閥,自力式壓力調節閥工作原理,自力式壓力調節閥結構點擊率：

自力式壓力調節閥工作原理簡介

自力式壓力調節閥在工業上廣泛應用，是一種無需外來資源，只需要被測自身壓力、溫度或者流量的變化，設定預先的值就能自動調節的一種控制裝置，這是一種節能型的儀表，具有控制執行等多功能的儀表控制系統。它的種類可分為自力式壓力（微壓）調節閥、自力式（壓差）流量調節閥、自力式溫度調節閥。適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。城市供熱、供暖系統采用該產品，熱效率比以前提高30%~40%。節能效果顯著。

自力式壓力調節閥的原理

自力式閥后壓力調節的工作原理：有閥后、閥前控制兩種，閥前壓力P1經過閥芯、閥座的節流后，變為閥后壓力P2。P2經過管線輸入上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。

當P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減少，流阻變大，P2降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使P2降為設定值。同理，當P2降低時。作用方向與上述相反，這就是閥后壓力調節的工作原理。

關于自力式壓力調節閥的應用也非常的廣泛，突出方面在黏度較高的介質中的應用。

自力式壓力調節閥結構特點

1、自力式壓力調節閥無需外加能源，能在無電、無氣的場所工作，既方便又節約了能源。

2、壓力分段范圍細且又相互交叉，調節精度高。

3、壓力設定值在運行期間可連續設定。

4、對閥后壓力調節，閥前壓力與閥后壓力之比可為10:1~10:8。

5、橡膠膜片式檢測、執行機構檢測精度高，動作靈敏。

6、采用壓力平衡機構，使調節閥反應靈敏，控制Jing確。
